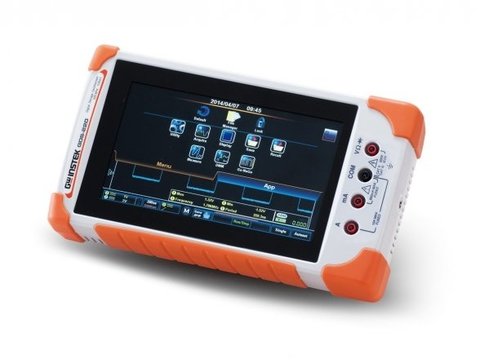

Osciloskopas GDS-210
Visiškai naujas nešiojamas osciloskopas su 7 colių jutikliniu LCD ekranu, leidžiančiu inžinieriams judėti bangos formos padėtyje, koreguoti bangos formos dydį ir lengvai nustatyti sužadinimo (trigger) sąlygas. Inžinieriai gali lengvai nuskaityti prijungto prietaiso signalą sudėtingoje darbo aplinkoje. "Landscape" ar "Portrait" matavimo ekranas ne tik aiškiai rodo bangos formas, bet ir sujungia daugiafunkcinę matavimo aplinką, kad būtų pasiekti geriausi matavimo rezultatai.
Integruotas ilgiausias 5M (GDS-210 - 1M) atminties gylis padeda inžinieriams diagnozuoti bangos formas labai detaliai. Ilgas atminties gylis gali įrašyti išsamius bangos formos duomenis ir padėti inžinieriams atkurti originalias bangos formas. Bet kokie subtilūs analoginių bangos formų pokyčiai gali būti aiškiai pristatyti inžinieriams, kai jie keičia ilgio skalę nuo ilgos iki trumpos, kad nepaliktų jokių neišaiškintų matavimo problemų.
Integruotas 50 000 (GDS-300) arba 5 000 (GDS-200) DMM inžinieriams padeda tiksliai išmatuoti elektrinius parametrus, įskaitant ne tik AC/DC įtampą, AC/DC srovę, varžos matavimus ir diodų poliškumą, bet ir temperatūros matavimus ir stebėjimą.
Paprastai inžinieriai nori efektyviai įrašyti pertraukiamus signalus, per ilgą laiką nuskaitydami signalų serijas. „GDS_300 / GDS-200“ įmontuota 30 000 iš eilės bangos formos įrašų registravimo funkcija ne tik fiksuoja 30 000 bangos formos įrašų per ilgą laiko tarpą, bet ir pakartoja įrašytus duomenis, leidžiančius inžinieriams išsiaiškinti su pertrūkiais susijusias problemas, kilusias per įrašytą laiką.
GDS-300/200 osciloskopai su įmontuotu standartiniu inžineriniu skaičiuotuvu leidžia inžinieriams patikrinti parametrus bandymo ir matavimo proceso metu.
Savybės:
200/100/70MHz delninis osciloskopas;
2 įvesties kanalai;
1GSa/s maximalus imties dažnis (Sample Rate);
Maksimalus 5M atminties gylis kanalui (GDS-200 - 1M);
7” 800 x 480 Full Touch jutiklinis LCD Multi-Point ekrana (Landscape ir Portrait);
Integruotas 50,000 Counts DMM;
30,000 bangos formos įrašų registravimo funkcija;
Temperatūros matavimai ir registravimo (logging) funkcija (tik GDS-300);
Integruotas inžinerinis skaičiuotuvas, SMD varžos kodavimas, informacija apie spalvų kodavimą ir slopintuvo skaičiavimo programa.
Specifikacija:
GDS-210
Vertikalus
Kanalai
Įvesties varža
Maksimali įvestis
Įvesties poravimas
Pralaidumas
Rise Time
Jautrumas
Tikslumas
Pralaidumo limitas
Poliškumas
Poslinkio diapazonas

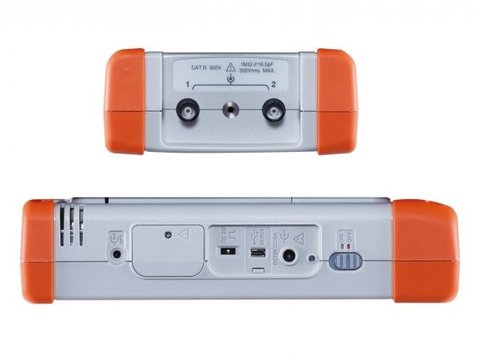

2 (BNC-Shield)
1MΩ +/- 2%, apytiksl. 16.5pf
CAT II 300VRMS
AC, DC, GND
DC-100MHz (-3dB)
1ms laiko intervalas
XY režimas
Phase Shift
+/-3º esant 100KHz
Temperatūros matavimai
-----
-----
Baterija
Tipas
Krovimo laikas
Veikimo laikas
Ličio polimerų 6100mA/hr, 7.4V (integruota)
2 valandos (75%)
4.1 val., priklausomai nuo darbinių sąlygų
Sąsaja
USB
Vidinė atmintis
USB įrenginys
120MB
Ekranas
Tipas
Raiška
Padėtis
Apšvietimo valdymas
7"
480 x 800 pikselių
Landscape & Portrait
Rankinis reguliavimas, ECO režimas
DMM
Skaitmenų lygis
DC įtampa
Įvesties varža
DC srovė
AC įtampa
AC srovė
Varža
Funkcijos
5000 counts
CAT II 600VRMS, CAT III 300VRMS
50mV, 500mV, 5V, 50V, 500V, 1000V, 6 diapazonai
10MΩ
50mA, 500mA, 10A, 3 diapazonai
50mV, 500mV, 5V, 50V, 700V, 5 diapazonai
50mA, 500mA, 10A, 3 diapazonai
500Ω , 5KΩ, 50KΩ , 500KΩ, 5MΩ 6 diapazonai
Auto Range, Max, Min, Hold, Trend plot
Maitinimo adapteris
Įtampa
AC 100V~240V, 47~63Hz, DC Output: 12V/3A
Matmenys ir svoris
240.2 x 136.0 x 59.7 mm; 1.5 kg
Gamintojo kodas: GDS-210
