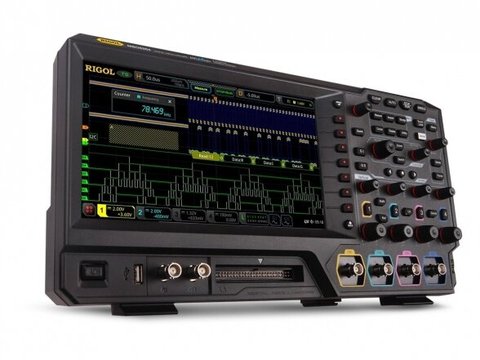

RIGOL MSO5074

RIGOL MSO5074 osciloskopas

„MSO5000“ serijos osciloskopai geriausiai suderina mėginių ėmimą ir atminties gylį su šiuolaikiška, lanksčia vartotojo sąsaja, kurią įgalina naujoji „UltraVision II“ architektūra ir novatoriškų „Phoenix“ mikroschemų rinkinys. 70–350 MHz modeliuose, turinčiuose 2 arba 4 analoginius kanalus, „MSO5000“ serija suteikia naujovišką lankstumą ir galimybes inžinieriaus stende. Išanalizuokite kritinius signalus suaktyvindami zonas, 7 instrumentai viename, patobulintas FFT, spalvų klasifikavimas ir histogramos, kurios palaiko didelį mėginių ėmimo dažnį.

Savybės:

8 GSa/s Max Sample Rate; Ilga atmintis: MSO5000 suteikia iki 200 Mpt įrašų ilgį. Naudokite giliąją atmintį, kad gautumėte ilgus nenutrūkstamus signalus, naudodamiesi visomis paieškos ir naršymo priemonėmis, arba sukonfigūruokite instrumentą segmentiniam fiksavimui, kad įrašytumėte ir atkurtumėte trigerinius įvykius. MSO5000 serija, lanksčiai panaudodama giluminę atmintį keliuose analizės įrankiuose, nustato savo klasės lankstumo ir galimybių ribas. 7 prietaisai viename: osciloskopas, spektro analizatorius, logikos analizatorius, protokolų analizatorius, bangos formos generatorius, voltmetras ir skaitiklis. 500 000 wfms / s bangos formos fiksavimo greitis; Visiškas atnaujinimas - galimybė įrenginiui "augti" kartu su Jūsų poreikiais; Išplėstinės analizės galimybės: analizės įrankiai, įskaitant tikslumo matavimus, histogramas, galios analizę ir daugybę matematikos ir dekodavimo funkcijų, leidžia nuodugnų derinimo procesą.  Lanksti vartotojo sąsaja; Bode Plot analizė.

 MSO5000 modelių palyginimas:

Modelis MSO5072  MSO5074  MSO5102  MSO5104  MSO5204  MSO5354  Pralaidumas 70 MHz  70 MHz  100 MHz  100 MHz  200 MHz  350 MHz  Analoginiai kanalai 2 4 2 4 4 4 Skaitmeniniai kanalai 16 (opt)  16 (opt)  16 (opt)  16 (opt)  16 (opt)  16 (opt)  Real-time Sample Rate  8 GSa/s  8 GSa/s  8 GSa/s  8 GSa/s  8 GSa/s  8 GSa/s  Max atminties gylis 100 Mpts (200M opt) 100 Mpts (200M opt)  100 Mpts (200M opt) 100 Mpts (200M opt) 100 Mpts (200M opt) 100 Mpts (200M opt) Bangos formos fiksavimo dažnis 500,000 wfms/s  500,000 wfms/s  500,000 wfms/s  500,000 wfms/s  500,000 wfms/s  500,000 wfms/s

Detali produkto specifikacija ir papildoma dokumentacija:



Gamintojo kodas: RIGOL MSO5074
