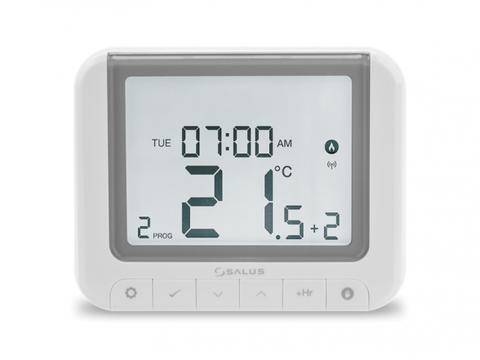

Programuojamas termoreguliatorius Salus RT520RF

Virštinkinis, belaidis OpenTherm temperatūros reguliatorius - savaitinis

Virštinkinis reguliatorius skirtas belaidžiu būdu valdyti šildymo įrenginius. Jis palaiko tinkamas sąlygas patalpoje pagal darbo grafiką arba vartotojo nustatytą pastovią temperatūrą. Imtuvas prijungiamas prie katilo.

Valdymas gali būti atliekamas dviem būdais:

 šilumos šaltinio paleidimas uždarant kontaktus šildymo įrenginyje su įėjimu ON/OFF termostatui prijungti  katilo galios moduliavimas naudojant ryšį per OpenTherm protokolą (OT+ 4.0). Dvikryptis ryšys tarp katilo ir reguliatoriaus, taip pat katilo galios moduliavimas užtikrina maksimalų našumą ir komfortą. Reguliatorius automatiškai aptinka OT+4.0 protokolą, rodo katilo gedimų kodus ir leidžia reguliuoti BKV temperatūrą.

Produkto savybės:

 rinkinys iš anksto susietas ir paruoštas darbui  galimybė pasirinkti histerezę ir integruotą TPI algoritmą nepriklausomai nuo šildymo būdo  veikia pagal laiko grafikus  turi serviso režimą, kuris apsaugotas PIN kodu  maksimalios/minimalios temperatūros apribojimas  gali laikinai pakeisti temperatūrą (perrašymas iki kito programos pakeitimo)  su unikaliais transliacijos kodais  veikia 868 Mhz dažniu - stabilus ir trikdžiams atsparus signalas

Techniniai duomenys

Siųstuvo maitinimas 2 x AA šarminės baterijos Imtuvo maitinimas 230V AC 50 Hz Maks. imtuvo apkrova 16 (5) A OpenTherm išvesties signalas arba be įtampos veikianti COM/NO relė Reguliavimo diapazonas 5 - 33.5 0°C Temp. rodymo tikslumas 0.1°C arba 0.5°C TPI valdymo algoritmas arba ±0.25°C ar ±0.5°C histerezė Belaidis ryšys, 868 Mhz Matmenys [mm] Siųstuvas 118 x 95 x 26, Imtuvas 96 x 96 x 27

Pajungimo schema, spausti Čia.
Naudotojo instrukcija, spausti Čia.
